Großes Horizontal-Windrad mit optischer Täuschung

Ein weiteres 3D-Druck-Projekt ist fertig.

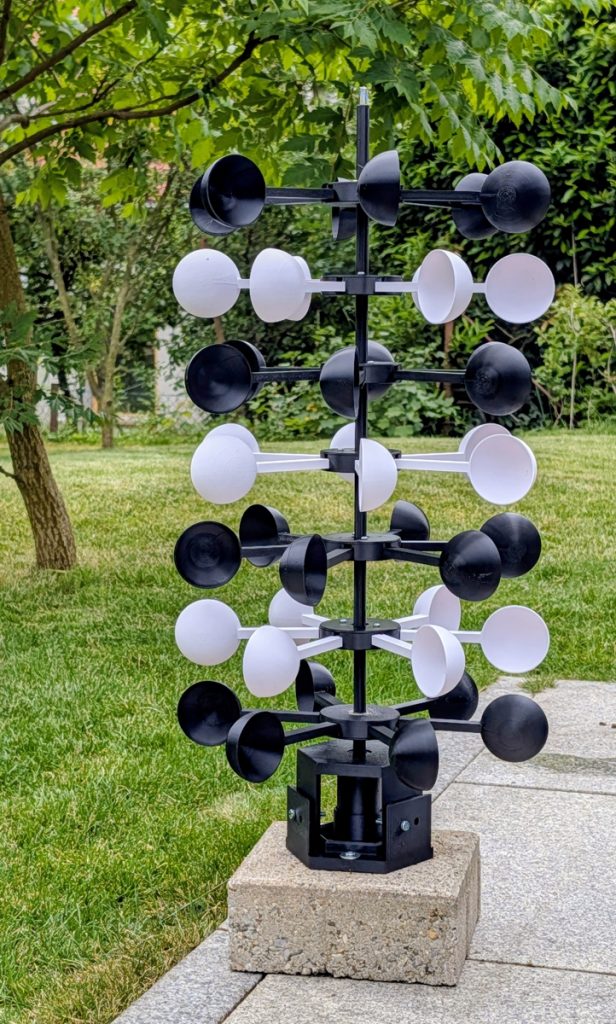

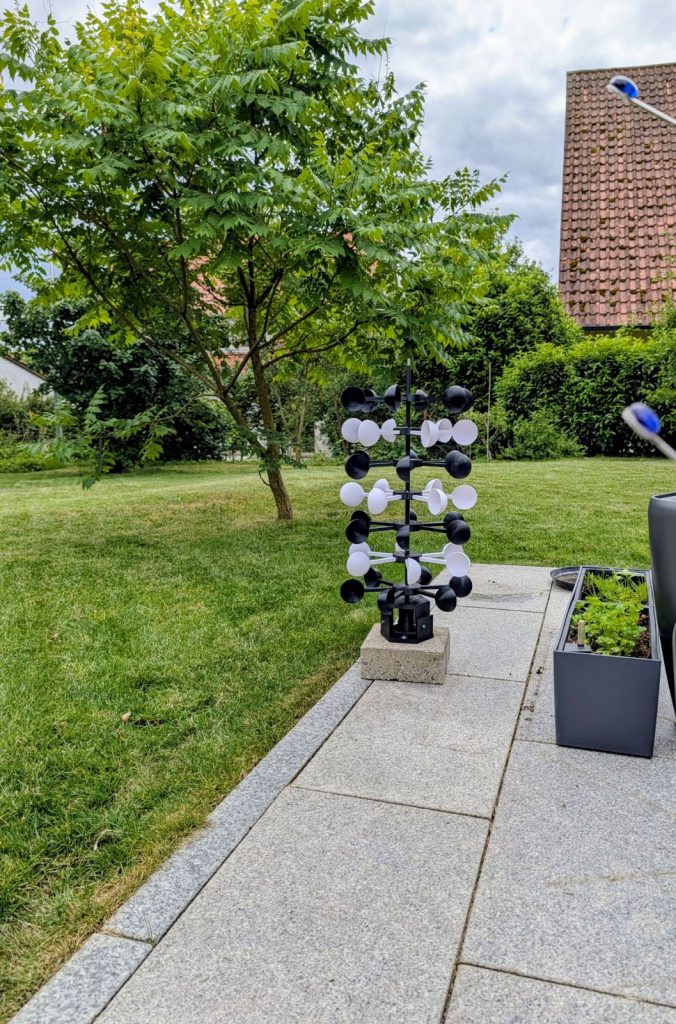

Das Windrad hat eine Höhe von über 70cm (ohne den Stein), theoretisch würde vermutlich auch 1m gehen.

Ein eigener Entwurf, gezeichnet in Freecad und gedruckt auf einem Bambulab-Drucker.

Natürlich gibt es alle meine Entwürfe zum kostenlosen Download auf Makerworld.

Das Windrad ist voll modular aufgebaut.
Eine Ebene umfasst 6 Arme, die unterschiedlich aufgebaut sein können.
In dieser Version sind es einfache Windlöffel, Halbkugeln mit 6cm Durchmesser.
So werden sie auch in den meisten Anemometern eingesetzt.

In der Mitte jeder Ebene ist eine Aufnahme mit Kugellager.
Alles ist gesteckt und kann bei Bedarf (andere Farbe, andere Windlöffel, oder auch bei Defekt) einzeln ausgetauscht werden.

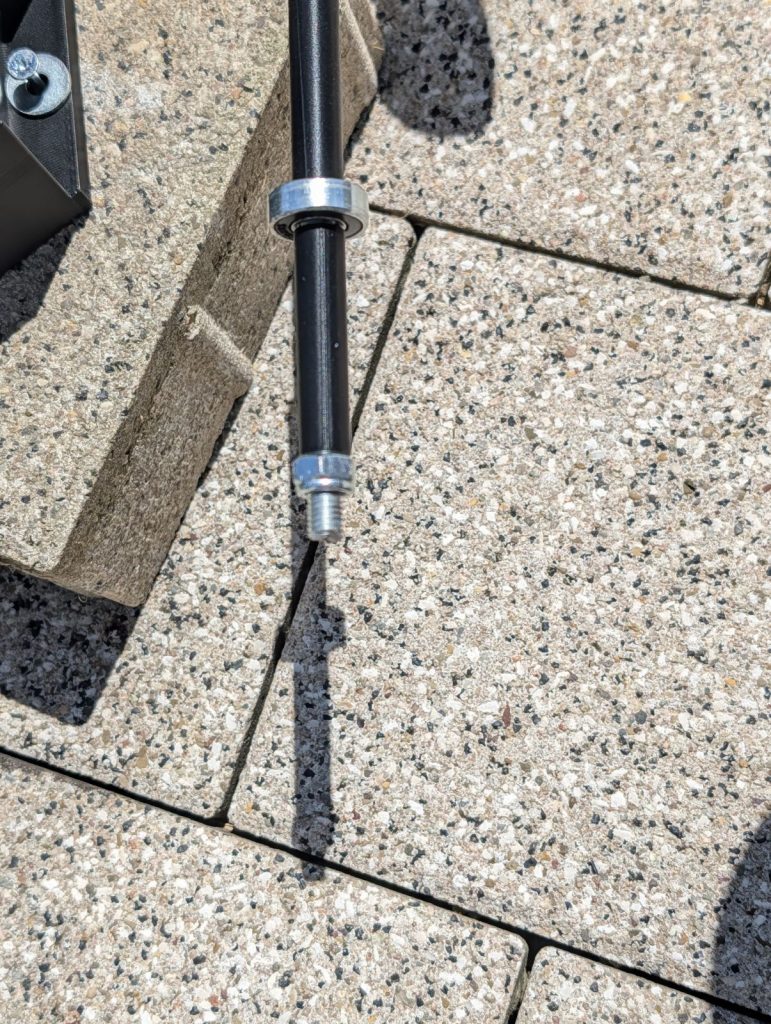

Als Mittelstange dient eine Standard 8mm Gewindestange, wie sie in jedem Baumarkt erhältlich ist.
Die Kugellager sind ebenfalls Standardware, Version 608ZZ mit 22mm Durchmesser.
Pro Ebene wird jeweils ein Kugellager benötigt, für den Sockel 2.

Prinzipiell ist das Windrad mit einer Ebene bereits einsatzbereit.

Besonders toll wird es aber erst, wenn es eine gewisse Höhe erreicht hat.

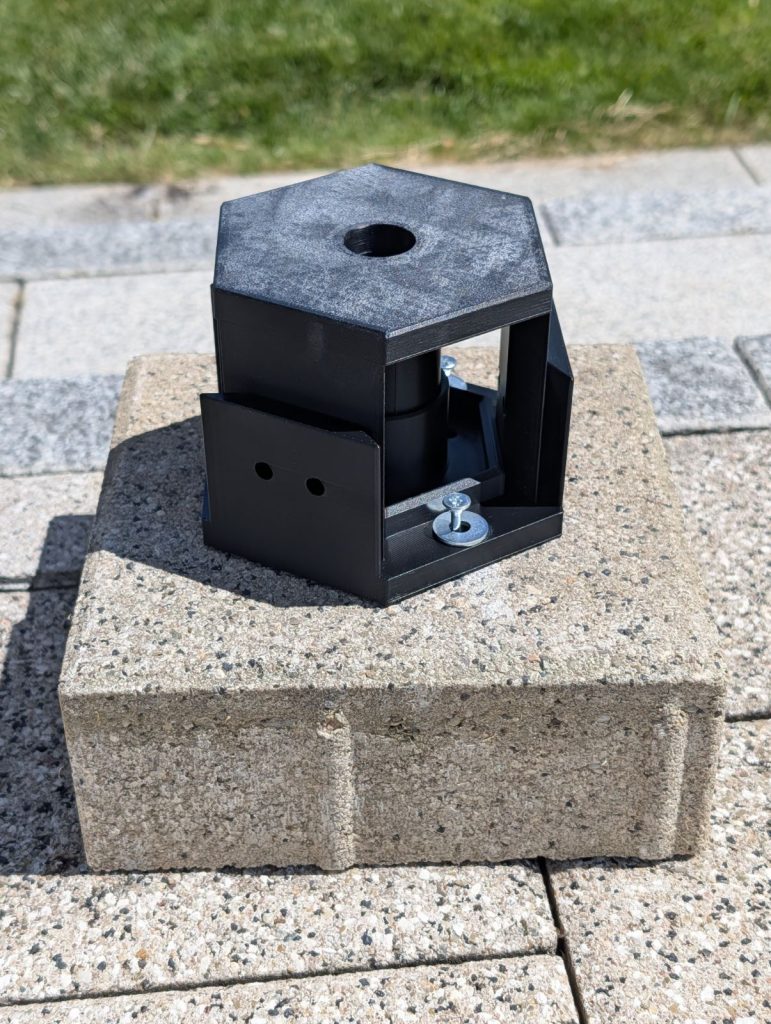

Der Sockel ist stabil und kann beispielsweise auf einer Steinplatte verschraubt werden.
Auch hier ist der Aufbau modular. Alles ist auf einfachste Montage und schnelle Austauschbarkeit bei gleichzeitig größter Stabilität optimiert.
Das abgebildete Windrad bisher Windstärken bis über 70km/h und Hagel mit über 2cm Korngröße schadlos überstanden.

Optische Illusion

Die Löffel können linksdrehend, oder rechtsdrehend eingebaut werden.
Natürlich müssen alle Löffel einer Ebene in dieselbe Richtung zeigen, aber jede Ebene kann anders ausgerichtet sein.

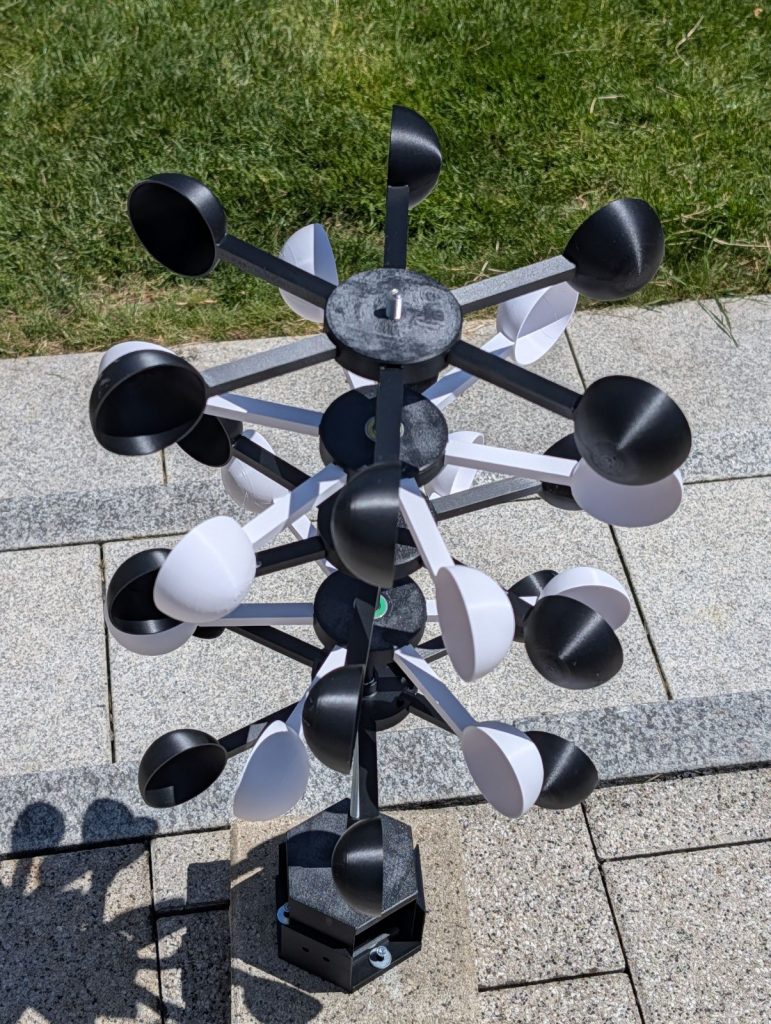

Installiert man abwechselnd eine Ebene nach rechts drehend und eine Ebene nach links drehend, dann bekommt man eine interessante optische Illusion:
Schaut man nicht genau hin, dann drehen alle Löffel scheinbar in diesebel Richtung.
Fokkusiert man den Blick auf eine Ebene, dann dreht das Windrad anscheinend plötzlich in die andere Richtung.
Je nach Ebene, die man anschaut, dreht das Windrad einmal nach links und einmal nach rechts.
Erst aus der Nähe und bei genauer Betrachtung, erkennt man, dass jede Ebene abwechselnd in eine andere Richtung läuft.
Verstärkt wird dieser Effekt, wenn man die Ebenen mit unterschiedlichen Farben druckt.

Natürlich kann man auch alle Ebenen in dieselbe Richtung drehen lassen.

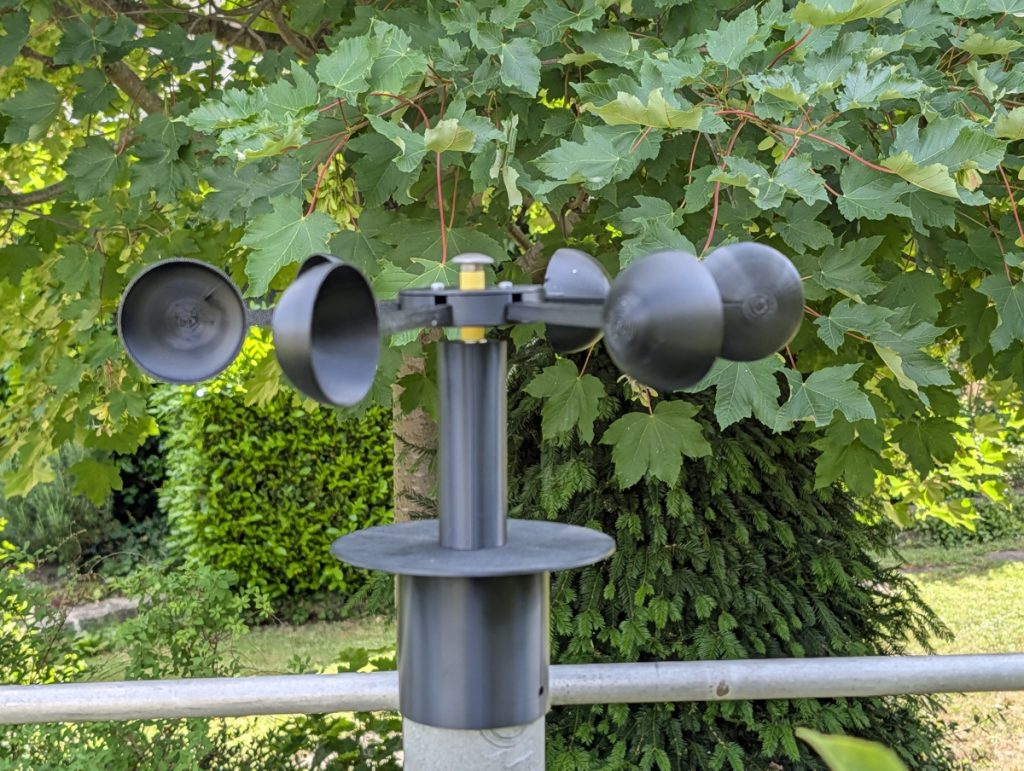

Eine Version zum Aufstecken auf Pfosten (verschiedene Größen) ist ebenfalls erhältlich, einfach hier runterladen.

Natürlich alles selbst erstellt.
Von der Idee über das Design, die Freecad-Zeichnung und den 3D-Druck.
Die Druckdateien sind frei erhältlich.

Auf Wunsch und auf Anfrage sind die3D-Druckteile auch gedruckt zum Selberbasten verfügbar. Pro Ebene ist mit ca. 10,- Euro Druckkosten zu rechnen.
